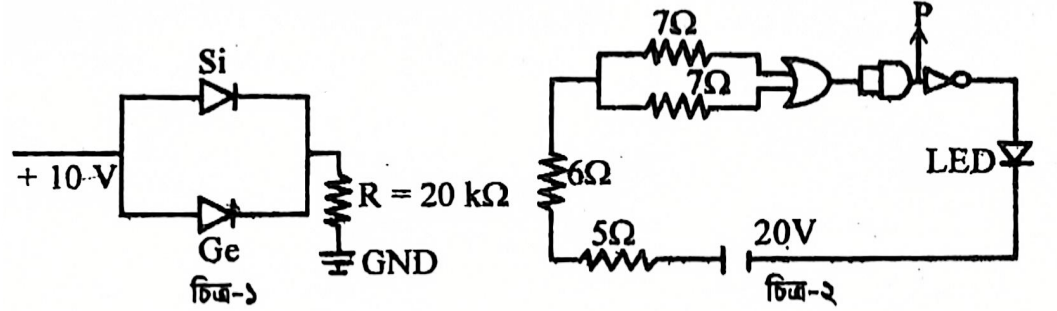

একজন শিক্ষার্থী দুটি বর্তনী ডিজাইন করার জন্য বিশুদ্ধ Si ও Ge এর দুটি অর্ধপরিবাহী নিয়ে চিত্র-১ ও চিত্র-২ প্রর মতো করে সাজালো। বিশুদ্ধ অর্ধপরিবাহীদ্বয়ের নী-ভোল্টেজ যথাক্রমে 0.7 V ও 0.3V।

1. একজন শিক্ষার্থী দুটি বর্তনী ডিজাইন করার জন্য বিশুদ্ধ Si ও Ge এর দুটি অর্ধপরিবাহী নিয়ে চিত্র-১ ও চিত্র-২ প্রর মতো করে সাজালো। বিশুদ্ধ অর্ধপরিবাহীদ্বয়ের নী-ভোল্টেজ যথাক্রমে 0.7 V ও 0.3V।

CCC 25

ক

জেনার ডায়োড কাকে বলে?

খ

উচ্চ তাপমাত্রায় অর্ধপরিবাহী পরিবাহীর ন্যায় আচরণ করে কেন? ব্যাখ্যা করো।

গ

চিত্র-১ প্রবাহ দুটির মান নির্ণয় করো।

ঘ

চিত্র-২ এর LED যন্ত্রটি জ্বলবে কি? লজিক গেটের সমীকরণ অনুসারে P বিন্দুতে প্রবাহ উল্লেখ করে ব্যাখ্যা করো।

মক টেস্ট দিন: ডায়োড ও ডায়োডের প্রয়োগ
