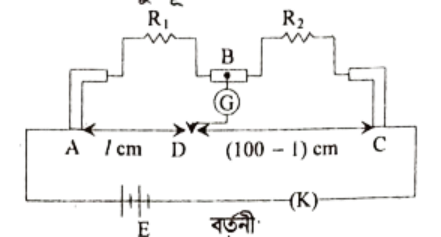

একটি মিটার ব্রীজের পরীক্ষামূলক কার্যপ্রণালীর বর্তনী পাশের চিত্রে দেখানো হলো। উক্ত বর্তনীতে যদি ( R_ 1 ) এর সাথে ( 10 Omega ) রোধ শ্রেণিতে যুক্ত করা হয় তবে নিস্পন্দ বিন্দু (D) ধনাত্মক X-অক্ষ বরাবর 10 cm সরে যায়। পরবর্তিতে ( left(R_ 1 +10 right) Omega-এ ) সমান্তরালে একটি অজানা রোধ যুষ্ণ করায় নিস্পন্দ বিন্দু পর্বের অবস্থায় ফিরে আসে।

1.একটি মিটার ব্রীজের পরীক্ষামূলক কার্যপ্রণালীর বর্তনী পাশের চিত্রে দেখানো হলো। উক্ত বর্তনীতে যদি $\mathrm{R}_{1}$ এর সাথে $10 \Omega$ রোধ শ্রেণিতে যুক্ত করা হয় তবে নিস্পন্দ বিন্দু (D) ধনাত্মক X-অক্ষ বরাবর 10 cm সরে যায়। পরবর্তিতে $\left(\mathrm{R}_{1}+10\right) \Omega-এ$ সমান্তরালে একটি অজানা রোধ যুষ্ণ করায় নিস্পন্দ বিন্দু পর্বের অবস্থায় ফিরে আসে।

HC 25

ক

কির্শফের ২য় সূত্র লিখ।

খ

টাংস্টেনের রোধের উষ্ণতা গুণাংক $4.5 \times 10^{-3}{ }^{\circ} \mathrm{C}^{-1}$ বলতে কী বুঝো- ব্যাখ্যা করো।

গ

উদ্দীপকে উল্লিখিত রোধদ্বয় যথাক্রমে R₁ ও R₂ এর অনুপাত 2:3 হলে বর্তনীতে নিস্পন্দ বিন্দু (D) ক্ষুদ্ররোধের প্রান্ত থেকে কত দূরে (l) পাওয়া যাবে?

ঘ

উদ্দীপকে উল্লিখিত অজানা রোধের মান নির্ণয় করে তা R₁ এর সমান হবে কি না যাচাই করো।
