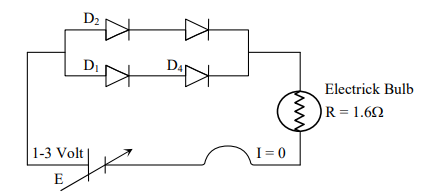

চিত্রের বর্তনীতে 4টি সিলিকন p-n জংশন ডায়োড ব্যবহৃত হয়েছে যাদের নী ভোল্টেজ 0.7 V.

1. চিত্রের বর্তনীতে 4টি সিলিকন p-n জংশন ডায়োড ব্যবহৃত হয়েছে যাদের নী ভোল্টেজ 0.7 V.

FGCC 24

ক

ডায়োডের গতীয় রোধ কী?

খ

উদ্দীপকে বাল্ব এর মধ্য দিয়ে তড়িৎপ্রবাহ (I = 0) শূন্য কেন? ব্যাখ্যা করো।

গ

উপরের বর্তনীর মধ্য দিয়ে সর্বোচ্চ তড়িৎপ্রবাহ নির্ণয় করো।

ঘ

যদি বর্তনীতে DC উৎসের পরিবর্তে AC উৎস নেওয়া হয়, তাহলে তুমি রোধ 'R' এর মধ্য দিয়ে সম্পূর্ণ তড়িৎ প্রবাহ পাবে? বর্তনী চিত্রের মাধ্যমে উত্তর দাও।
