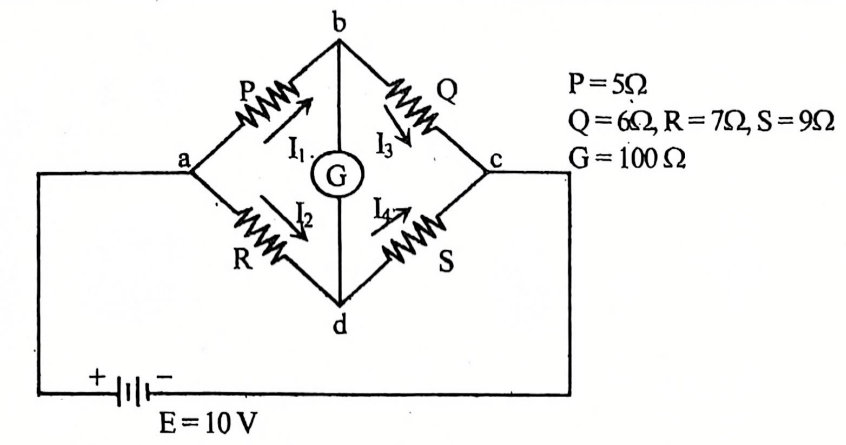

চিত্রে একটি হুইটস্টোন ব্রীজ বর্তনী দেখানো হয়েছে।

1. চিত্রে একটি হুইটস্টোন ব্রীজ বর্তনী দেখানো হয়েছে।

CCC 25

ক

শান্ট কাকে বলে?

খ

শান্টকে কেন অ্যামিটারের সাথে শ্রেণিতে ও ভোল্টমিটারের সাথে সমান্তরালে সংযুক্ত করা হয়?

গ

b ও d বিন্দুর বিভব পার্থক্য শূন্য হতে হলে S এর মান কত হতে হবে?

ঘ

কির্শফের সূত্র প্রয়োগ করে বর্তনীটির তূল্যরোধ নির্ণয় করা সম্ভব কি? গাণিতিকভাবে বিশ্লেষণ করো।
